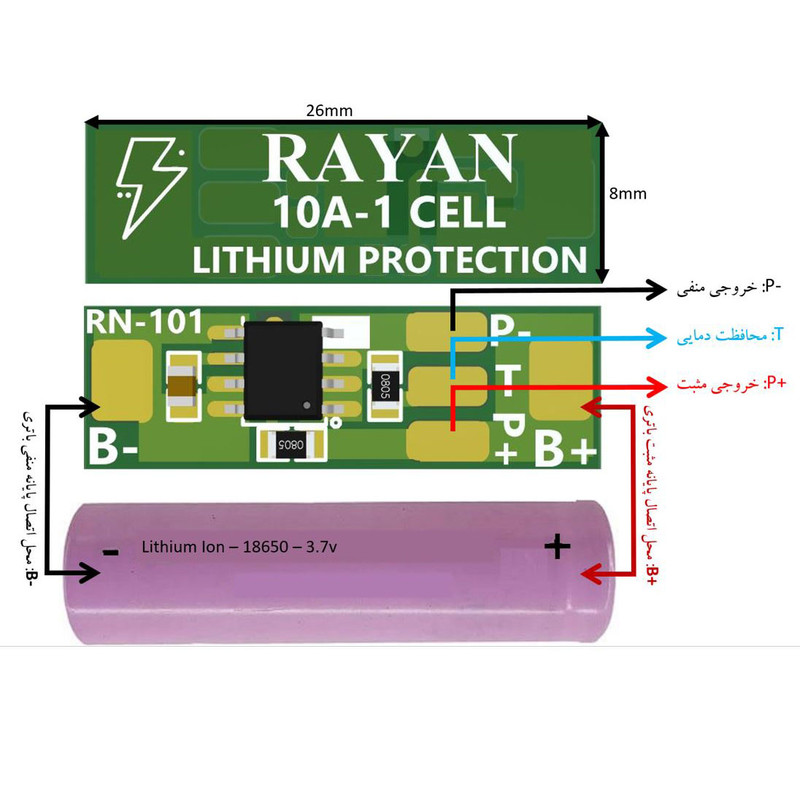

ماژول محافظ شارژ و دشارژ باتری لیتیومی مدل 1S-10A بسته 10عددی

26x8x2 میلی‌متر

• ولتاژ کاری: 3.7 ولت
• ولتاژ شارژ: 4.2 ولت
• جریان کاری: 8 آمپر
• جریان حفاظت اضافه دشارژ: 10 آمپر
• رنج ولتاژ اضافه شارژ: 4.2 ± 0.05
• رنج ولتاژ اضافه دشارژ: 2.5 ± 0.05
• حفاظت اتصال کوتاه
• حفاظت در برابر افزایش دما باتری
• ابعاد: 26×8 میلی متر

آموزشی

صنعتی

عمومی

توصیه های عمومی:
1- عواملی همچون چنس باتری، نوع باتری، شرکت تولید کننده باتری، ظرفیت باتری، طول عمر و میزان سلامت باتری همگی بر نحوه عملکرد محافظ تاثیر می گذارند.
2- باتری ضعیف عملکردی مشابه خازن دارد. یعنی خیلی زود شارژ و دشارژ می شود. همین موضوع سبب می شود برد محافظ چه در زمان شارژ و چه در زمان دشارژ باتری را از شارژر یا مصرف کننده قطع کند.
3- سنسور دمای NTC ده کیلو اهمی روی برد قرار داده شده تا دماسنجی برد و باتری برای مصارف مختلف مثل قطع کردن جریان دشارژ و یا قطع کردن جریان شارژ توسط مصرف کننده (برد و یا وسیله ای که پک باتری به آن متصل شده)، صورت پذیرد (سنسور NTC درون برد هیچ عمل کنترلی که سبب تغییر در عملکرد مدار شود انجام نمی دهد و تنها در صورت داشتن محافظت دما در مصرف کننده پک باتری دمای پک را به مصرف کننده اعلام می کند).
